Монтаж інфрачервоної плівки під ламінат/паркет/лінолеум

Інфрачервона плівкова тепла підлога – відмінний вид обігріву приміщення, під такі покриття для підлоги, як: ковролін, лінолеум, паркет, ламінат.

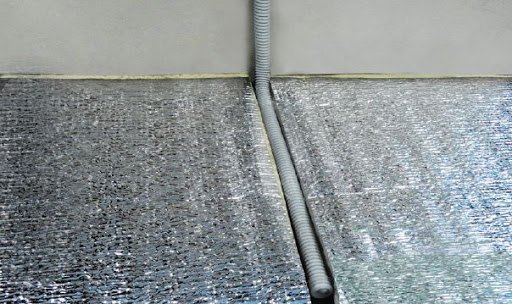

Перед тим, як приступити до монтажу плівкової теплої підлоги, переконайтеся, що виконані всі підготовчі роботи. А саме – підведено живлення до місця терморегулятора, і від нього до підлоги прокладено дві гофри, де згодом розташовуватиметься датчик температури підлоги та проводи живлення. Крім того, перевірте якість поверхні – очистіть поверхню підлоги (первинної стяжки) від будівельного сміття так, щоб вона стала рівною та гладкою.

Алгоритм монтажу плівкової теплої підлоги

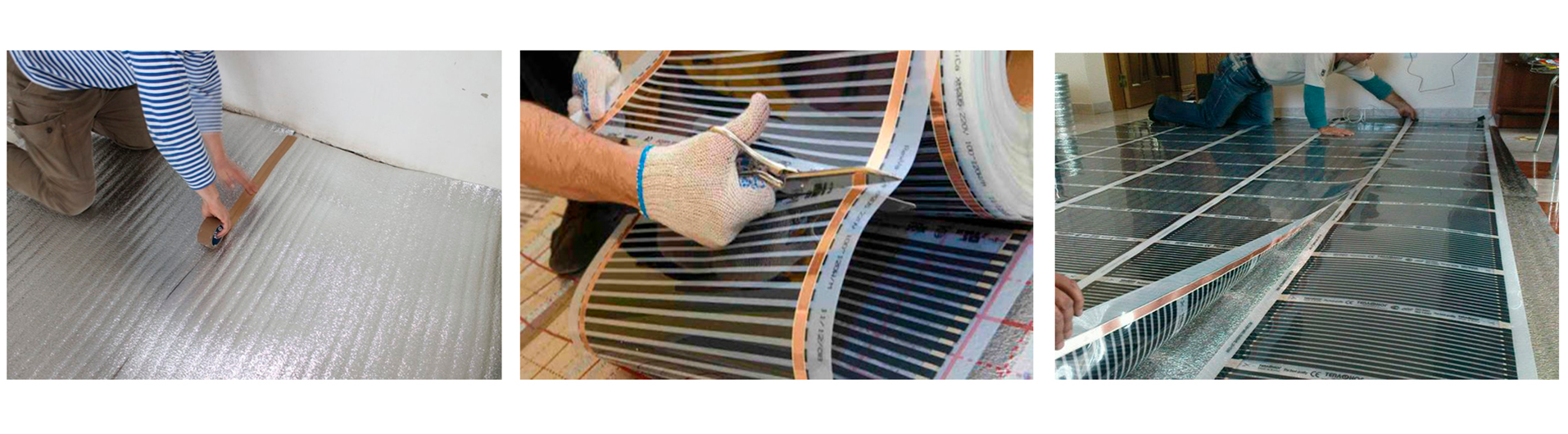

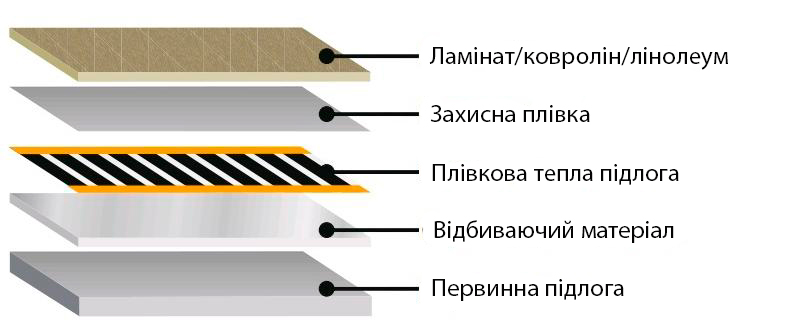

1. Укладіть на підготовлену поверхню теплоізоляцію з відбиваючим ефектом, відбиваючим шаром до верху. Найкраще підійде фольгоізол завтовшки 3 мм. Скріпіть стики фольгоізолу скотчем.

2. Укладіть підкладку. Її товщина має бути від 3 до 7 мм.

3. Підготуйте смуги нагрівальної плівки. Перед укладанням необхідно накреслити схему монтажу з огляду на те, що нагрівальна плівка розрізається виключно по лінії відрізу, позначеної на плівці через кожні 250 мм. Максимально допустима довжина однієї лінії – 8,0 м.

4. Покладіть нагрівальну плівку. Бажано робити це без взуття, щоби не допустити розривів. Правильніше укладати нагрівальну плівку таким чином, щоб ви змогли прочитати на плівці всі написи. Уникайте перетинів та нахльостів. Скріпіть стики плівки скотчем.


5. Помістіть провід датчика підлоги в раніше підготовлені штроби з гофрованою трубкою. Використання гофрованої трубки дозволить спростити заміну датчика у разі виходу з ладу. Датчик температури повинен бути встановлений з нижньої сторони нагрівальної плівки в центрі нагрівального осередку, суворо під вуглецевим нагрівальним елементом – чорною смужкою.

6. Заізолюйте мідні шини плівки у тих місцях, які протилежні підключенню.

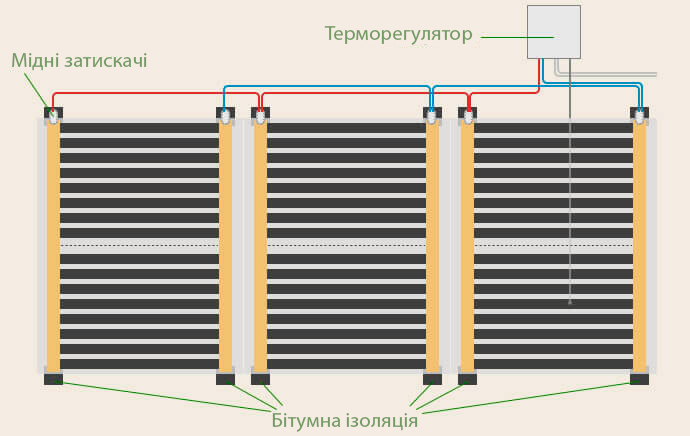

Підключити нагрівальну плівку можна двома способами:

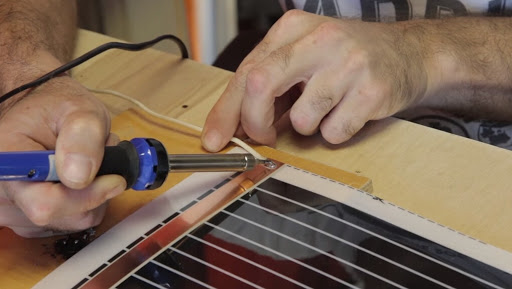

1. Підключення за допомогою паяння

1. Захистіть мідну шину у місці підключення;
2. Захистіть провід живлення 1,5 кв.мм;
3. За допомогою паяння підключіть провід живлення до шини;
4. Заізолюйте місце паяння вініл-мастичним ізолятором.

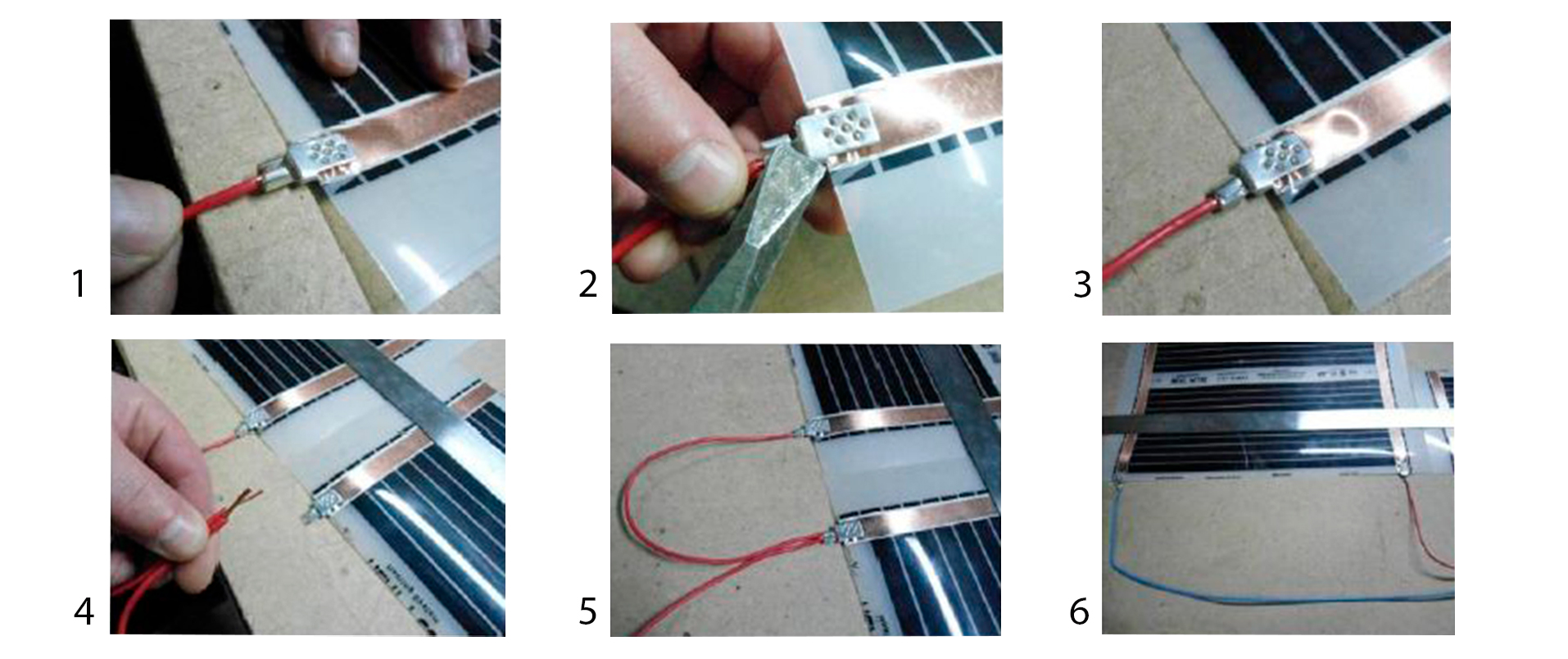

2. Підключення за допомогою контактної кліпси

1. Надягніть кліпсу на мідну шину;
2. Опресуйте кліпсу;
3. Підключіть до кліпси дроти живлення;
4. Обтисніть контакти в кліпсі;
5. Заізолюйте місце підключення вініл-мастичним ізолятором;
6. Сховайте місце підключення в підкладці.

Незалежно від вибору способу підключення нагрівальної плівки, слід виконати наступні етапи монтажу:

• Проріжте підкладку під дроти живлення. Сховайте дроти живлення. Провід закріпіть за допомогою скотчу.

• Підключіть терморегулятор згідно з інструкцією до нього або типовою схемою.

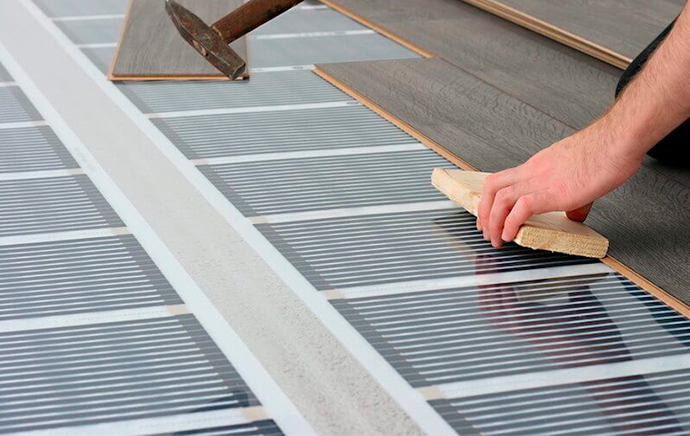

• Укладіть фінішне покриття.

Якщо підходити до процесу уважно та поетапно, монтаж інфрачервоної плівки здасться вам нескладним та швидким!
